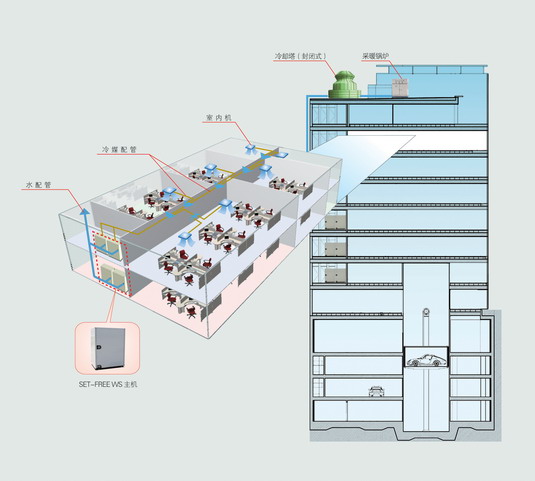

图一：水源多联机系统图

水源多联式空调系统不受常规气候的低温和地理区域的限制，可广泛应用于以下水源工况，也可结合其他能源的利用，如太阳能等新能源。

楼宇水环系统
通常称为水循环系统，冬季通过电或燃气锅炉加热循环水，夏季通过冷却塔将水系统的热量散发出去，以维持系统温度，尤其在过度季，通过热量的转移，实现最大限度的系统节能运行。

利用地下水
开式井水系统直接用地下水提供水系统的负荷。最大的好处是环路水温是恒定的，通常在12~15℃，适用于地质土壤可以回灌的地区，该系统最大好处是环保、运行成本低。

利用地表水
将闭环换热管路安装于靠近建筑物的湖水、池塘等地表水中，通过闭环水与地表水的热交换提供建筑物的热量或散热，湖水的深度及面积非常重要，必须核定是否满足建筑物负荷的需要。

城市污水、中水、工商业废水
废水热源环路系统回收各种低品位废热，是解决建筑热水高能耗的有效途径之一。该系统可使热泵冷热源温差大为减小，带来显著的节能效果，同时节省大量水资源。

利用土壤源
在地下打孔并埋入塑料复合换热管，通常具有立式或水平式两种，立式适用于可利用面积小，需要深埋管的场合。水平式适用于具有较大利用面积的场合。空调系统负荷通过地埋管和土壤交换。初投资大，运行成本低。

海水资源
海水源环路系统通过海水与水源热泵循环水的热量交换，将海水的低温低位热能资源引入建筑空间实现供暖与制冷。此系统最大优势在于对资源的高效利用，既不消耗海水，也不对海水造成污染，同时热效率高。

日立SET-FREE WS系列中央空调将变频技术和水源换热节能技术有机融合，通过各环节的优化匹配设计，使制冷和制热在较大的运行范围内均能保持高COP值。
日立SET-FREE水源多联系统相对于集中式水源热泵机组节能的三大原因：

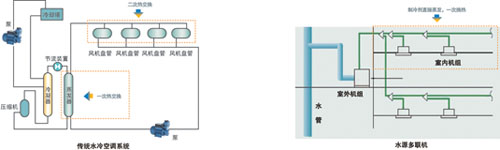

一、一次热交换，传输过程能量损耗更少
集中式水源热泵机组：以水作为载冷剂，间接冷却，经两次热交换，能量在中间环节损失较大；日立SET-FREE水源多联系统，水源侧采用中低温水（10-45℃）输送，管道损耗小，室内机采用制冷剂直接蒸发技术，避免了冷水机组二次热交换所造成的换热效率下降，大幅提高了空调系统的COP值。

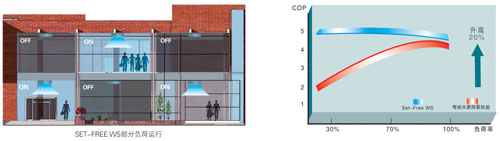

中央空调系统在实际运行过程中，满负荷运行的时间很短，一般只占全年运行时间的1～5％，其余时间都是在部分负荷下运行的，因此衡量一个空调产品节能性的好坏，其系统部分负荷运转的综合能效系数是最重要的因素。

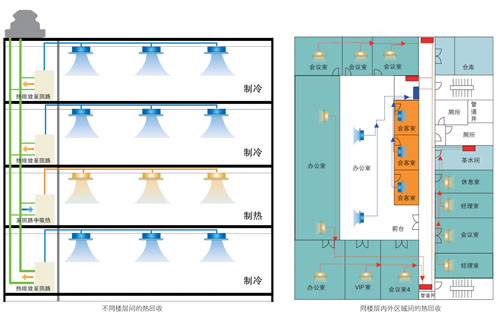

三、同时制冷制热，热回收系统更节能

 日立水源变频多联机轻松实现内外分区，可满足现代建筑物在同一时间不同区域制热和制冷的需求，达到余热回收的效果，实现最大程度节能。

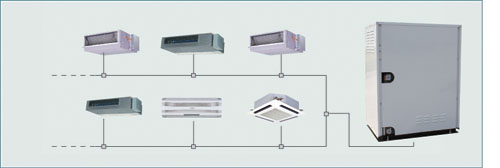

一、内机形式多样，机组自由多联
根据用户的实际需求，主机组与室内机组均可实现系统的自由组合多联。室内机有几十种类型可供选择，可以根据业主房间功能、房间内部装饰进行自由匹配。

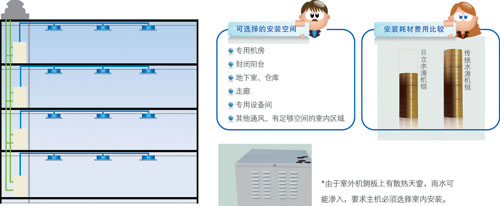

二、机组放置更加灵活，极大的提高空间利用率

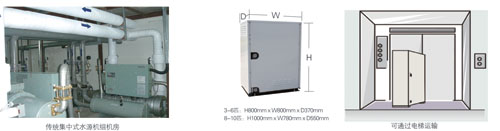

1. 传统集中式水源热泵机组体积大，需要集中安装和专门的机房，占地面积大。与之相比，日立水源变频多联机主机在安装上具有以下特点：





三、长配管设计，适合高层建筑物应用
采用水源循环系统与制冷剂循环系统的结合，水系统的连管长度不受建筑物规模限制，使得主机可以选择空调区域就近安装，轻松满足大规模、高层建筑的空调需求。同时冷媒侧多联机组可以进行长配管设计，主机与室内机间配管长度最大为120m（当量长度为140m，224和280型），使设计更为灵活。
传统集中式水源热泵机组直接由主机向室内机提供热（冷）源，由于系统管路较长，提升水泵消耗较大功率，而且载冷剂在运输管路中，同样会损失较大能量。

一、开机制冷（热）速度快，舒适温度早体验
日立水源变频多联机开机迅速启动制冷制热快，在很短的时间内即可达到设定温度；传统集中式水源热泵系统庞大，系统升降温速度慢，远长于水源变频多联机系统。
二、控温精度高，温度范围波动小
日立水源变频多联机主机可以根据室内的实际要求调节冷热量，实现快速调温，精确控制，系统负荷减小时，风量不变，室内温度场均匀，控制精度高，温度波动范围在±0.5℃，人体感觉非常舒适。

三、除湿抑菌更健康
日立水源变频多联机室内机除湿能力强，使室内湿度保持在人体感觉最佳舒适区，且具有长效抗菌过滤器（可选配），能有效抑制多种霉菌的产生，即使长期在空调环境下工作，人体也不会感觉不适，空气环境品质较好；传统集中式水源热泵机组盘管除湿能力弱，特别是部分负荷时，冷冻水供水温度较高，室内机组除湿能力差，室内湿度在60~70%左右，最容易生长霉菌，空气品质较低。

 四、机组性能稳定，不受气候影响
日立水源变频多联机，由于采用稳定的水源、地源作为冷热源，水源多联机制冷时不受高温影响，在炎热的夏季高温环境中，制冷能力不衰减。在制热运行中由于室外侧热源温度较高，且基本不会随室外环境温度变化而波动，室外侧不存在结霜和除霜的过程，换热稳定效率高，制热强劲，在寒冷地区使用不受环境温度影响。

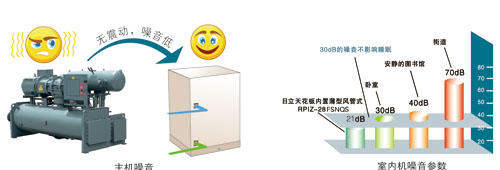

五、运行噪音低，对环境影响小
传统集中式水源热泵机组末端设备的生产制造工艺简单，室内机电机、风扇及换热器铜管一般都裸露在外，容易发生刮碰和损坏，震动及噪音较大。主机噪音一般都在70－90dB(A)左右；室内机如风机盘管的噪音也都在40 dB(A)以上。
日立水源变频多联机室内机采用优质的高效调速电机，运转噪音低，室内机最低噪音仅为21dB(A)（RPIZ-28FSNQS）。主机采用板式换热器实现水与制冷剂之间的高效换热，运行噪音只有53dB(A)(280型）。机组设有夜间静音模式，噪音可降低5dB(A)。
